Основната структура на санитарния диафрагмен клапан се състои от тялото на клапана, диафрагмата и задвижването.
- Корпуване на клапана
Телата на клапаните обикновено включват два или повече порта, които свързват входа и изхода. Диафрагмата, изработена от еластомер или термопластичен материал, действа като гъвкава бариера между двата порта. Задвижващ механизъм контролира движението на диафрагмата, за да отвори или затвори клапана.
Принципът на уплътняване на санитарните диафрагмени клапани се основава на деформацията на диафрагмата, която създава плътно уплътнение между двата порта. Когато клапанът е затворен, задвижващият механизъм оказва налягане върху диафрагмата, принуждавайки диафрагмата към уплътняващата повърхност на тялото на клапана. Тази компресия на диафрагмата създава уплътнение, което предотвратява преминаването на всяка течност през клапана.
- Диафрагма на клапана

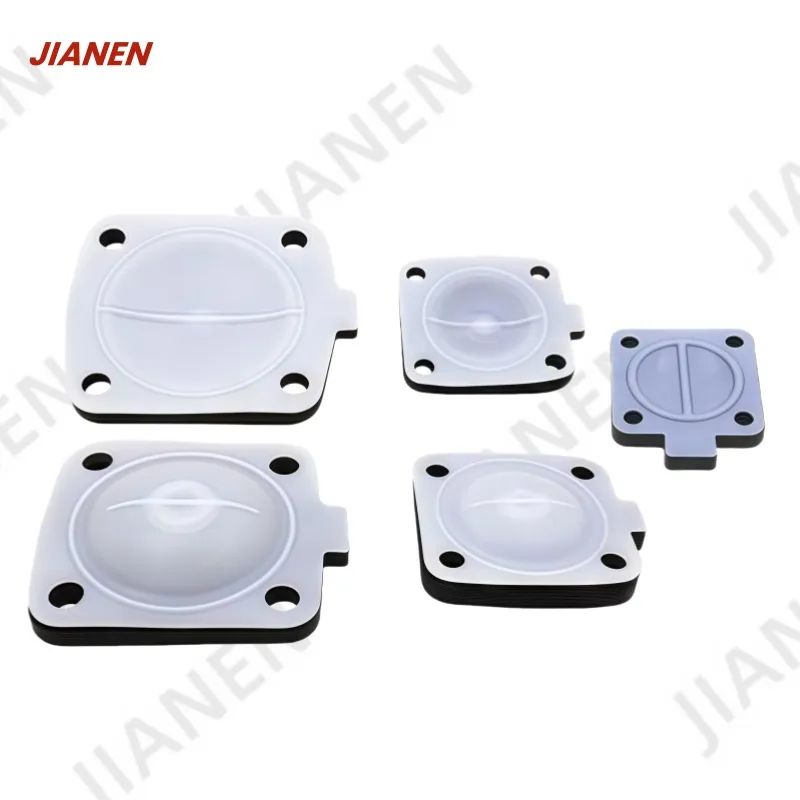

Материалът на диафрагмата играе жизненоважна роля за ефективността на уплътнението на клапана и неговата съвместимост с различни приложения. Гъвкавите диафрагми, като EPDM (етилен пропилен диен мономер) или силикон, обикновено се използват в приложения, включващи ниски до умерени температури и некорозивни течности.
За по -взискателни приложения, термопластични диафрагми, изработени от материали като политетрафлуоретилен (PTFE), могат да се използват поради тяхната отлична химическа устойчивост и издръжливост.
- Задвижващите механизми могат да бъдат ръчни, пневматични или електрически
Изборът им зависи от фактори като необходимата точност на контрол, нивото на автоматизация и среда на приложение. Пневматичните задвижващи механизми например могат да упражняват висока сила върху диафрагмата, като гарантират плътно и надеждно уплътнение дори при условия на високо налягане.
Принципът на уплътняване на санитарния диафрагмен клапан също позволява той да се използва в приложения за двупосочен поток. Това означава, че клапанът може да бъде инсталиран в тръбопроводи във всяка посока, което му позволява да отговаря на широк спектър от изисквания за процес.
Въпреки това трябва да се вземат предвид потенциалните ограничения на санитарните диафрагмени клапани. Приложенията с високо налягане могат да изискват по-големи, по-здрави задвижващи механизми, за да се осигури адекватна сила на уплътняване.
